Linux USB驱动框架分析
初次接触与OS相关的设备驱动编写，感觉还挺有意思的，为了不至于忘掉看过的东西，笔记跟总结当然不可缺，更何况我决定为嵌入式卖命了。好，言归正传，我说一说这段时间的收获，跟大家分享一下Linux的驱动开发。但这次只先针对Linux的USB子系统作分析，因为周五研讨老板催货。当然，还会顺带提一下其他的驱动程序写法。
事实上，Linux的设备驱动都遵循一个惯例——表征驱动程序(用driver更贴切一些，应该称为驱动器比较好吧)的结构体，结构体里面应该包含了驱动程序所需要的所有资源。用OO的术语来说，就是这个驱动器对象所拥有的属性及成员。由于Linux的内核用c来编写，所以我们也按照这种结构化的思想来分析代码，但我还是希望从OO的角度来阐述这些细节。这个结构体的名字有驱动开发人员决定，比如说，鼠标可能有一个叫做mouse_dev的struct，键盘可能由一个keyboard_dev的struct(dev for device，我们做的只是设备驱动)。而这次我们来分析一下Linux内核源码中的一个usb-skeleton(就是usb驱动的骨架咯)，自然，他定义的设备结构体就叫做usb-skel：
struct usb_skel {
struct usb_device * udev; /* the usb device for this device */
struct usb_interface * interface; /* the interface for this device */
struct semaphore limit_sem; /* limiting the number of writes in progress */
unsigned char * bulk_in_buffer; /* the buffer to receive data */
size_t bulk_in_size; /* the size of the receive buffer */
__u8 bulk_in_endpointAddr; /* the address of the bulk in endpoint */
__u8 bulk_out_endpointAddr; /* the address of the bulk out endpoint */
struct kref kref;
};

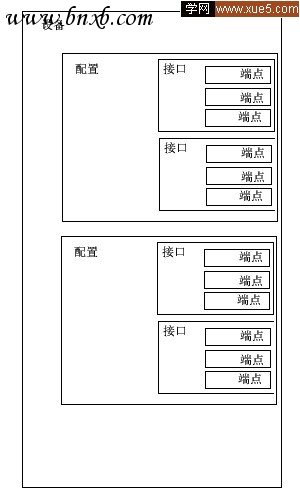

这里我们得补充说明一下一些USB的协议规范细节。USB能够自动监测设备，并调用相应得驱动程序处理设备，所以其规范实际上是相当复杂的，幸好，我们不必理会大部分细节问题，因为Linux已经提供相应的解决方案。就我现在的理解来说，USB 的驱动分为两块，一块是USB的bus驱动，这个东西，Linux内核已经做好了，我们可以不管，但我们至少要了解他的功能。形象得说，USB的bus驱动相当于铺出一条路来，让所有的信息都可以通过这条USB通道到达该到的地方，这部分工作由usb_core来完成。当设备接到USB接口是，usb_core就检测该设备的一些信息，例如生产厂商ID和产品的ID，或者是设备所属的class、subclass跟protocol，以便确定应该调用哪一个驱动处理该设备。里面复杂细节我们不用管，我们要做的是另一块工作——usb的设备驱动。也就是说，我们就等着usb_core告诉我们要工作了，我们才工作。对于usb规范定义的设备，他们有一个设备的框架，对于开发人员来说，他大概如图所示：
从开发人员的角度看，每一个usb设备有若干个配置(configuration)组成，每个配置又可以有多个接口(interface)，每个接口又有多个设置(setting图中没有给出)，而接口本身可能没有端点或者多个端点(end point)。USB的数据交换通过端点来进行，主机与各个端点之间建立起单向的管道来传输数据。而这些接口可以分为四类：
控制(control)
用于配置设备、获取设备信息、发送命令或者获取设备的状态报告
中断(interrupt)
当USB宿主要求设备传输数据时，中断端点会以一个固定的速率传送少量数据，还用于发送数据到USB设备以控制设备，一般不用于传送大量数据。
批量(bulk)
用于大量数据的可靠传输，如果总线上的空间不足以发送整个批量包，它会被分割成多个包传输。
等时(isochronous)
大量数据的不可靠传输，不保证数据的到达，但保证恒定的数据流，多用于数据采集。
Linux中用struct usb_host_endpoint来描述USB端点，每个usb_host_endpoint中包含一个struct usb_endpoint_descriptor结构体，当中包含该端点的信息以及设备自定义的各种信息，这些信息包括：
bEndpointAddress(b for byte)
8位端点地址，其地址还隐藏了端点方向的信息(之前说过，端点是单向的)，可以用掩码USB_DIR_OUT和USB_DIR_IN来确定。
bmAttributes
端点的类型，结合USB_ENDPOINT_XFERTYPE_MASK可以确定端点是USB_ENDPOINT_XFER_ISOC(等时)、USB_ENDPOINT_XFER_BULK(批量)还是USB_ENDPOINT_XFER_INT(中断)。
wMaxPacketSize
端点一次处理的最大字节数。发送的B
ULK包可以大于这个数值，但会被分割传送。bInterval
如果端点是中断类型，该值是端点的间隔设置，以毫秒为单位。
在逻辑上，一个USB设备的功能划分是通过接口来完成的。比如说一个USB扬声器，可能会包括有两个接口：一个用于键盘控制，另外一个用于音频流传输。而事实上，这种设备需要用到不同的两个驱动程序来操作，一个控制键盘，一个控制音频流。但也有例外，比如蓝牙设备，要求有两个接口，第一用于ACL跟 EVENT的传输，另外一个用于SCO链路，但两者通过一个驱动控制。在Linux上，接口使用struct usb_interface来描述，以下是该结构体中比较重要的字段：
struct usb_host_interface *altsetting(注意不是usb_interface)
其实据我理解，他应该是每个接口的设置，虽然名字上有点奇怪。该字段是一个设置的数组(一个接口可以有多个设置)，每个usb_host_interface都包含一套由struct usb_host_endpoint定义的端点配置。但这些配置次序是不定的。
unsigned num_altstting
可选设置的数量，即altsetting所指数组的元素个数。
struct usb_host_interface *cur_altsetting
当前活动的设置，指向altsetting数组中的一个。
int minor
当捆绑到该接口的USB驱动程序使用USB主设备号时，USB core分配的次设备号。仅在成功调用usb_register_dev之后才有效。
除了它可以用struct usb_host_config来描述之外，到现在为止，我对配置的了解不多。而整个USB设备则可以用struct usb_device来描述，但基本上只会用它来初始化函数的接口，真正用到的应该是我们之前所提到的自定义的一个结构体。
