Linux CentOs集群LVS负载均衡的实现

准备工作

环境:Win10下Centos6.4虚拟机。

负载均衡:两台(一主一备)  LVS + Keepalived。

HTTP服务器:3台。

给每台服务器配置IP

1、VIP(virtual ip):用来提供Virtual Server服务的ip地址。分别绑定在Director一个物理网卡上(对外接收请求包)和RS的回环设备上(回环设备需要绑定两个ip,一个是127.0.0.1,另一个就是vip)。

粗俗的讲,负载均衡就是Linux虚拟服务器,也就是再加一个虚拟机,虚拟机有一个IP,也就称之为VIP;Linux虚拟机本身自己也有一个IP,也就是本地IP,这两个IP是同等地位。

2、DIP(director ip):与vip绑定在一个物理网卡上,用来转发请求包到RS的RIP对应的mac上,此设备可以通过arp请求获取RIP对应的mac地址。

3、RIP(real server ip):绑定在RS上的一个物理网卡上,用来接收从Directory转发过来的请求包。也就是真实服务器的IP。



说一下我测试的每台服务器的IP:

LVS负载均衡主(192.168.132.244)、LVS负载均衡备(192.168.132.245)

HTTP1(192.168.132.251)、HTTP2(192.168.132.252)、HTTP3(192.168.132.242)

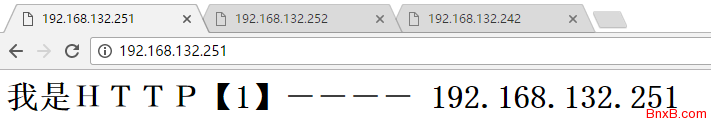

先给每台HTTP服务器关闭防火墙试着访问,启动httpd服务,然后给出一个明显区分的标示。这里把每台服务器的index.html页面输出当前IP。

在每台台(HTTP服务器)真实服务器网上上添加LO:0接口,并设置虚拟IP在此接口上

#cd /etc/init.d/
#vim realserver


SNS_VIP=192.168.132.200                      #定义VIP变量192.168.132.200
. /etc/rc.d/init.d/functions                 #导脚本库
case "$1" in                            #case语句 $1传递给该shell脚本的第一个参数
start)
ifconfig lo:0 $SNS_VIP netmask 255.255.255.255 broadcast $SNS_VIP  #设置Lo:0 VIP  netmask  及广播
/sbin/route add -host $SNS_VIP dev lo:0                #route del 增加本地路由
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p >/dev/null 2>&1           # -p <file(default /etc/sysctl.conf) 将标准信息输入设备空文件
echo "RealServer Start OK"
;;
stop)
ifconfig lo:0 down
route del $SNS_VIP >/dev/null 2>&1                       #route del 删除本地路由
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
echo "RealServer Stoped"
;;
*)
echo "Usage: $0 {start|stop}"                           #$0 是脚本本身的名字
exit 1                                       #表示进程正常退出
esac                                         #case结束
exit 0                                        #表示进程非正常退出


#chmod 750 realserver      #给此脚本赋予权限
#chkconfig realserver on         #设置开机自启动此脚本
#service realserver start          #开启此脚本
RealServer Start OK         #表示启动成功!

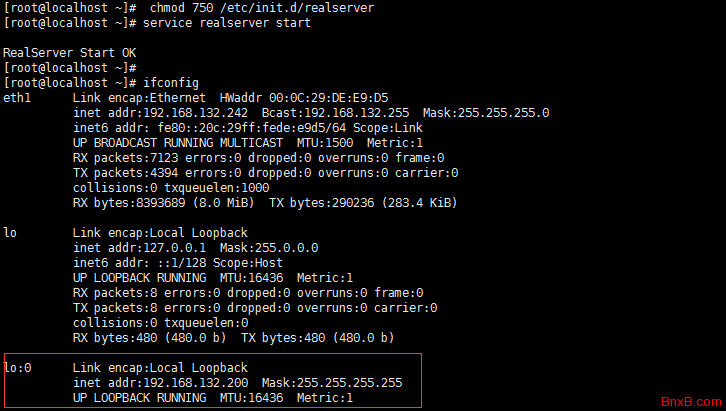

#ifconfig        #查看一下是否真的成功添加了lo:0接口

OK,查看一下三台HTTP服务器是否都正常,那么继续进行下一步

开始搭建负载均衡

LVS中提供了八种不同的调度算法

详情请参考:http://blog.csdn.net/u014649204/article/details/25115039

1:轮叫调度(Round-Robin Scheduling)

2: 加权轮叫调度(Weighted Round-Robin Scheduling)

3:最小连接调度(Least-Connection Scheduling)

4:加权最小连接调度(Weighted Least-Connection Scheduling)

5:基于局部性的最少链接(Locality-Based Least Connections Scheduling)

6:带复制的基于局部性最少链接(Locality-Based Least Connections with Replication Scheduling)

7:目标地址散列调度(Destination Hashing Scheduling)

8:源地址散列调度(Source Hashing Scheduling)

9:最短预期延时调度(Shortest Expected Delay Scheduling)

10:不排队调度(Never Queue Scheduling)

  对应: rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq

LVS负载均衡主机:

先看一下CentOs内核,如果内核是2.6版本以后,那么LVS虚拟机已经存在于内核中。

在这里使用Yum安装Keepalived

yum -y install keepalived

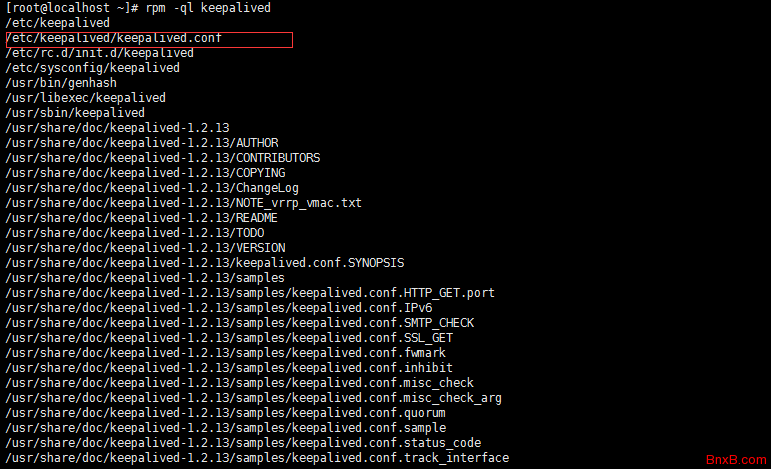

安装完成之后,使用rpm -ql 命令,查看一下Keepalived的安装信息

rpm -ql keepalived

根据提示信息里Keepalived的配置文件路径,覆盖配置文件,写入以下命令。详细说明在最后说明。


global_defs {
#   notification_email {
#       [email protected]
#   }
#   notification_email_from [email protected]
#   smtp_server smtp.exmail.qq.com
#   smtp_connect_timeout 30
    router_id LVS_DEVEL
}
vrrp_instance VI_1 {
    state MASTER             #主
    interface eth1           #在负载均衡主机上查看一下ip,这里是eth1。这里要注意。
    virtual_router_id 51
    priority 100             #优先级
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.132.200
    }
}
virtual_server 192.168.132.200 80 {
    delay_loop 6
    lb_algo wrr
    lb_kind DR
    nat_mask 255.255.255.0
    persistence_timeout 0
    protocol TCP
    real_server 192.168.132.251 80 {       #第一台HTTP
        weight 3
        TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
    real_server 192.168.132.252 80 {        #第二台HTTP
        weight 3
        TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
    real_server 192.168.132.242 80 {         #第三台HTTP
        weight 3
        TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
}

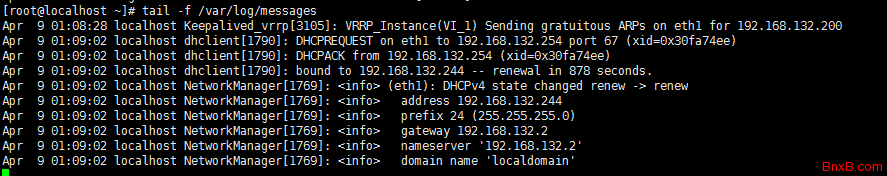

然后启动Keepalived服务,有时候虽然提示启动成功,但是未必,因为Keepalive并没有对配置文件的校验功能,最好查看一下日志。

service keepalived start    //启动服务
tail -f /var/log/message     //查看日志

启动成功之后,浏览器访问192.168.132.200观察变化。

OK,分流成功。

然后我们试着关掉一台HTTP服务器,观察访问发现,其他两台仍然可以正常访问,然后再启动一下刚才关闭的服务器,又恢复了之前。

LVS负载均衡备机:


global_defs {
#   notification_email {
#       [email protected]
#   }
#   notification_email_from [email protected]
#   smtp_server smtp.exmail.qq.com
#   smtp_connect_timeout 30
    router_id LVS_DEVEL
}
vrrp_instance VI_1 {
    state BACKUP            #备
    interface eth1          #在负载均衡主机上查看一下ip,这里是eth1。这里要注意。
    virtual_router_id 51
    priority 99             #优先级,低于主机
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.132.200
    }
}
virtual_server 192.168.132.200 80 {
    delay_loop 6
    lb_algo wrr
    lb_kind DR
    nat_mask 255.255.255.0
    persistence_timeout 0
    protocol TCP
    real_server 192.168.132.251 80 {       #第一台HTTP
        weight 3
        TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
    real_server 192.168.132.252 80 {        #第二台HTTP
        weight 3
        TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
    real_server 192.168.132.242 80 {         #第三台HTTP
        weight 3
        TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
        }
    }
}


配置完成之后,然后试着关掉主机,继续访问192.168.132.200,一切正常,主机开机之后,主机继续做大哥,备机继续待命。

完毕!
