内外网物理隔离下的集群邮件系统路由方案(2)

3、详细设计说明

　　3.1 网络配置

　　由三台PCServer构成隔离区，包括一台堡垒主机和2台邮件缓存服务器，假定ip地址配置如下：

　　堡垒主机：

　　连接外部网网卡：eth0 : 211.157.101.35
　　连接内部网网卡：eth1 : 192.168.0.1
　　外部缓存服务器：211.157.101.34
　　内部缓存服务器：192.168.0.9
　　外部邮件服务器（两台）：211.157.101.31 和 211.157.101.33
　　内部邮件服务器：（1台）：192.168.0.145

　　3.2 各服务器功能

　　（1）堡垒主机：通过两块网卡分别联结两个网络，通过文件系统实现数据交换。

堡垒主机示意图

　　（2）邮件缓存服务器：内外部邮件暂存后再定时转发
　　（3）外部邮件服务器：接收外部邮件，转发内部邮件
　　（4）内部邮件服务器：接收内部邮件，转发外部邮件

　　3.3 邮件路由路径

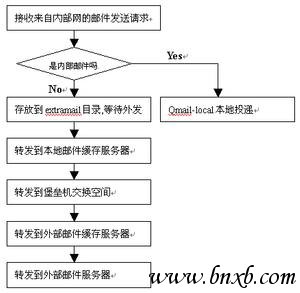

　　3.3.1 内部邮件服务器发送邮件流程

内部邮件服务器发送邮件流程
