LVS(Linux Virtual Server)Linux 虚拟服务器介绍及配置(负载均衡

一，简介 LVS(Linux Virtual Server) 是Unix-like系统中的一个虚拟服务器，是国内贡献给开源组织的一个最优秀的项目之一。LVS在Unix-like系统中 是作为一个前端(Director)存在的,又称为调度器，它本身不提供任何的服务，只是将通过互联网进来的请求接受后再转发给后台运行的真正的 服务器(RealServer)进行处理，然后响应给客户端。 LVS有两个重要的组件：一个是IPVS，一个是IPVSADM。ipvs是LVS的核心组件，它本身只是一个框架，类似于iptables，工作于内核空间中。 ipvsadm 是用来定义LVS的转发规则的，工作于用户空间中。 LVS有三种转发类型： 1.LVS-NAT模型，称为网络地址转换，实现起来比较简单。 2.LVS-DR模型，称为直接路由模型，应用比较广泛。 3.LVS-TUN模型，称为隧道模型。
二、LVS的三种模型的工作属性：
1.LVS-NAT模型的工作属性或特： (1).所有的RealServer集群节点和前端调度器Director都要在同一个子网中 (2).通常情况下RealServer的IP地址(以下简成RIP)为私有地址，便于RealServer集群节点之间进行通信 (3).通常情况下前端的Director有两个IP地址，一个为VIP，是虚拟的IP地址，客户端向此IP地址发起请求。 一个是DIP，是真正的Director的IP地址，RIP的网关要指向Director的DIP。 (4).这种模型可以实现端口映射 (5).RealServer的操作系统可以是任意操作系统 (6).前端的Director既要处理客户端发起的请求，又要处理后台RealServer的响应信息，将RealServer响应的信息再转发给客户端 (7).前端Director很容易成为整个集群系统性能的瓶颈。 2.LVS-DR模型的工作属性或特征：此种模型通过MAC地址转发工作，如何转发后面将会介绍。 (1).所有的RealServer集群节点和前端调度器Director都要在同一个物理网络中 (2).RIP可以使用公网的IP (3).RIP的网关不能指向DIP (4).前端的Director只处理客户端的请求，然后将请求转发给RealServer，由后台的RealServer直接响应客户端，不再经过Director (5).此种模型不支持端口映射 (6).RealServer可以使用大多数的操作系统 (7).此种模型的性能要优于LVS-NAT 3.LVS-TUN模型的基本工作属性或特征 (1).RealServer服务器与前端的Director可以在不同的网络中 (2).RIP一定不能是私有IP (3).前端的Director只处理客户端的请求，然后将请求转发给RealServer，由后台的RealServer直接响应客户端，不再经过Director (4).此种模型也不支持端口映射 (5).RealServer只能使用哪些支持IP隧道的操作系统
三。LVS Scheduling Method LVS的调度方法：
1.Fixed Scheduling Method 静态调服方法 (1).RR 轮询 (2).WRR 加权轮询 (3).DH 目标地址hash (4).SH 源地址hash 2.Dynamic Scheduling Method 动态调服方法 (1).LC 最少连接 (2).WLC 加权最少连接 (3).SED 最少期望延迟 (4).NQ 从不排队调度方法 (5).LBLC 基于本地的最少连接 (6).LBLCR 带复制的基于本地的最少连接 四、ipvsadm组件定义规则的格式：
1.定义集群服务格式： (1).添加集群服务： ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]] [-M netmask] -A： 表示添加一个新的集群服务 -E： 编辑一个集群服务 -t： 表示tcp协议 -u： 表示udp协议 -f： 表示firewall-Mark,防火墙标记 service-address： 集群服务的IP地址，即VIP -s 指定调度算法 -p 持久连接时长，如#ipvsadm -Lcn ，查看持久连接状态 -M 定义掩码 ipvsadm -D -t|u|f service-address 删除一个集群服务 ipvsadm -C 清空所有的规则 ipvsadm -R 重新载入规则 ipvsadm -S [-n] 保存规则 2.向集群服务添加RealServer规则： (1).添加RealServer规则 ipvsadm -a|e -t|u|f service-address -r server-address [-g|i|m] [-w weight] -a 添加一个新的realserver规则 -e 编辑realserver规则 -t tcp协议 -u udp协议 -f firewall-Mark，防火墙标记 service-address realserver的IP地址 -g 表示定义为LVS-DR模型 -i 表示定义为LVS-TUN模型 -m 表示定义为LVS-NAT模型 -w 定义权重，后面跟具体的权值 ipvsadm -d -t|u|f service-address -r server-address --删除一个realserver ipvsadm -L|l [options] --查看定义的规则 如：#ipvsadm -L -n ipvsadm -Z [-t|u|f service-address] --清空计数器 五、LVS-NAT模型实例

1。先配置好网络环境，要三个虚拟机(本次实验在虚拟机上完成)，一台用作Director，其他两台分别为RealServer1 和RealServer2 其中Director要两个网卡，Eth0网卡为桥接(Birdged),Eth1网卡为仅主机(Host-only),RealServer1 和RealServer2的网卡也都是仅主机 类型的。 2.为了演示效果，将Director的两块网卡配置成不在同一个网段的IP地址，RealServer1 和RealServer2的IP地址为同一网段，规划如下图：

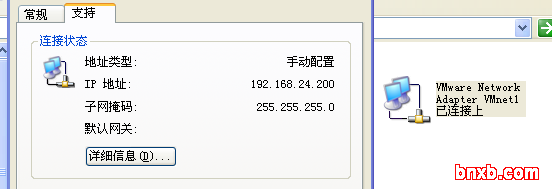

要注意的是：要将本地物理机的Vmnet1的IP地址配置成和Director的Eth1网卡的IP地址在同一个网段中,同时将RealServer1和RealServer2的网关指向Director主机的Eth1网卡的地址，如下图所示：

3.配置好网络环境之后就开始配置ipvsadm，确保在物理机上能ping通Eth0的IP地址，如下图所示：

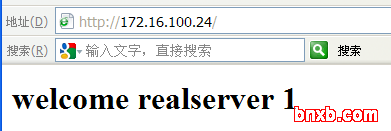

能Ping通，说明物理主机已经可以和Director虚拟主机通信了。 4.在Director虚拟主机上配置： #echo 1 > /proc/sys/net/ipv4/ip_forward --开启IP转发功能 #rpm -qa ipvsadm --查看ipvsadm是否安装，如果没有安装则安装之，直接使用yum安装即可 #yum install ipvsadm -y 定义LVS-NAT模型规则 此处使用的是web服务器进行的演示，在192.168.24.44和192.168.24.45上都提供了nginx服务，其中 192.168.24.44提供的网页信息为“welcome realserver 1”,192.168.24.45提供的网页信息为“welcome realserver 2” #ipvsadm -A -t 172.16.100.24:80 -s rr #ipvsadm -a -t 172.16.100.24:80 -r 192.168.24.44 -m #ipvsadm -a -t 172.16.100.24:80 -r 192.168.24.45 -m #ipvsadm -L -n --查看定义的规则 这些规则都是临时规则，不会永久生效的，要想永久生效可以保存规则，命令如下： #service ipvsadm save 5.在Internet Explorer浏览器中访问172.16.100.24，会显示如下图所示信息：

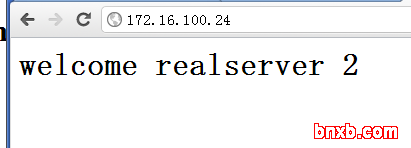

而在google浏览器中访问172.16.100.24，会显示如下图所示信息：

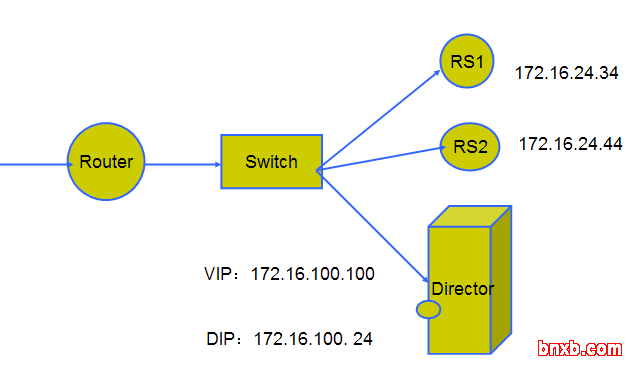

如果刷新页面或者使用不同的浏览器，会轮流显示页面，这就是最简单的服务器负载均衡啦！ 六、LVS-DR模型的实现过程： 1.首先规划集群和网路环境，需要三台虚拟机，如下图所示： 此时Director可以只有一个网卡Eth0，连接类型为桥接(Birdged),RealServer1和RealServer2 的网卡连接类型也都为桥接(Birdged):

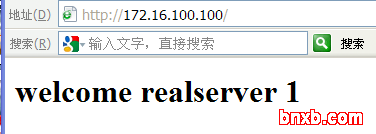

2.配置集群服务 (1).在Director服务器上配置： #ifconfig eth0:1 172.16.100.100 broadcast 172.16.100.100 netmask 255.255.255.255 up #route add -host 172.16.100.100 dev eth0:1 #echo 1 > /proc/sys/net/ipv4/ip_forward --开启IP转发功能 (2).在realserve1服务器上进行配置： # echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore # echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore # echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce # echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce #ifconfig lo:0 172.16.100.100 broadcast 172.16.100.100 netmask 255.255.255.255 up #route add -host 172.16.100.100 dev lo:0 (3).在realserver2 服务器上进行配置 # echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore # echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore # echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce # echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce #ifconfig lo:0 172.16.100.100 broadcast 172.16.100.100 netmask 255.255.255.255 up #route add -host 172.16.100.100 dev lo:0 (4).再在Director上配置ipvsadm规则： #ipvsadm -A -t 172.16.100.100:80 -s rr -g #ipvsadm -a -t 172.16.100.100:80 -r 172.16.24.34 #ipvsadm -a -t 172.16.100.100:80 -r 172.16.24.44 (5).在浏览器中进行验证： 进行第一次访问，如下图所示：

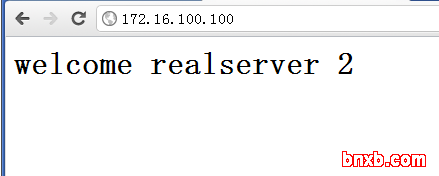

进行第二次访问，如下图所示：

3.基于ssl的访问 [root@mail ~]# ipvsadm -A -t 172.16.100.100:443 -s rr [root@mail ~]# ipvsadm -a -t 172.16.100.100:443 -r 172.16.24.2 -g [root@mail ~]# ipvsadm -a -t 172.16.100.100:443 -r 172.16.24.3 -g 二、LVS Persistence ，lvs的持久连接性 持久连接类型： (1).Persistent Client Connections(PCC),持久客户端连接：就是不管客户端发起什么样的服 务(如80端口的web服务，3306端口的mysql服务)请求，都将经过Director被定位到同一个特定的real server上， 只要此real server 提供了这种服务，并且会持续连接，如果客户端连接超时，real server允许一定范围内的 持久连接时长，默认持久连接时长为300m #ipvsadm -A -t 172.16.100.100:0 -p 1200 #ipvsadm -a -t 172.16.100.100:0 -r 172.16.100.34 -g -w 10 #ipvsadm -a -t 172.16.100.100:0 -r 172.16.100.44 -g -w 5 验证效果如下图：

(2).Persistent Port Connections(PPC),持续端口连接：就是不管客户端发起什么样的端口请求(如80端口，是提供web服务的，23端口，是提供telnet服务的....)， 都会经过Director将请求转发到同一个real server上,并持续连接。假如一个客户端请求的是web服务，相应的是realserver1 ，当此用户退出后再次发起请求web服务的时候 依然是realserver1 提供的web服务。 iptables： [root@mail ~]# iptables -t mangle -A PREROUTING -i eth0 -p tcp -d 172.16.100.100 --dport 80 -j MARK --set-mark 20 [root@mail ~]# iptables -t mangle -A PREROUTING -i eth0 -p tcp -d 172.16.100.100 --dport 443 -j MARK --set-mark 20 [root@mail ~]# iptables -t mangle -L -n Chain PREROUTING (policy ACCEPT) target prot opt source destination MARK tcp -- 0.0.0.0/0 172.16.100.100 tcp dpt:80 MARK set 0x14 MARK tcp -- 0.0.0.0/0 172.16.100.100 tcp dpt:443 MARK set 0x14 把80端口和443 端口做成一个持久防火墙标记，同时定向到同一个realserver上，即在访问80服务的时候是realserver1， 然后改为访问443服务的时候依然定向到realserver1上 基于防火墙标记来定义集群服务，也称为端口的姻亲关系。 ipvsadm: [root@mail ~]# ipvsadm -A -f 20 -s wlc -p 1200 [root@mail ~]# ipvsadm -a -f 20 -r 172.16.24.2 -g -w 3 [root@mail ~]# ipvsadm -a -f 20 -r 172.16.24.3 -g -w 2 [root@mail ~]# ipvsadm -Ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConn FWM 20 wlc persistent 1200 -> 172.16.24.3:0 Route 2 0 0 -> 172.16.24.2:0 Route 3 0
