ibmx335/ibmx336服务器做RAID阵列的图文方法(包括删除RAID阵列)

文字说明:

如何使用LSI配置RAID1

X服务器中有一些集成LSI SCSI控制器的机型,在开机自检时按CTRL C可以配置两个硬盘的镜像。但是当升级BIOS之后,CTRL C中的一些设置发生了变化,配置方法也较以前的版本有些差异。

新版本的配置步骤:
1.启动服务器,在自检过程中按CTRL C键,进入到菜单(双通道LSI控制器)
2.选择硬盘所在SCSI通道回车
3.选择<RAID Properties>,回车。
4.发现两个硬盘,选择一个为主盘,在<Array Disk?>按减号。
5.系统提示按F3保存磁盘的数据,按Delete删除磁盘上的数据。如果这个磁盘上有操作系统,一定要选择F3.完成之后<Array Disk?>下面的[No]变成[Yes].
6. 在第二个磁盘上[No]的位置按减号:
7.系统警告这个磁盘上的信息会丢失,按DELETE删除这个磁盘上的所有数据,或者按任意键取消。按DELETE,第二个磁盘的[No]也会变成[Yes],重启系统,开始同步磁盘。

旧版本
1) 重启主机 按 CTRL-C 进入配置菜单 ,光标放在<LSI1030 >第一个通道上,按<ENTER>继续
2) 选择 DEVICE PROPERTIES 可发现硬盘,按<Esc>回到前一菜单
3) 选择 MIRRORING PROPERTIES 按<ENTER>继续
4) 选择第一块硬盘 ,第三列mirror pair项,按-/+号 将其设为PRIMARY。
5) 选择第二块硬盘 ,第三列mirror pair项,按-/+号 将其设为SECONDE
6) 按ESC ,选择“SAVE CHANGE THEN EXIT THIS MENU”,按<ENTER>继续
7) 按ESC ,选择“EXIT THE CONFIGURATION UTITILY”,按<ENTER>继续

使用RAID的情况,最少你要装ServeRaid这个软件,一般你装最新的就OK了,随机应该有配,没有就去IBM网站上下载。
除了给你看到当前RAID的信息,是否有坏盘,更可以提前给你PFA警告,预测盘是否还在稳定运行。
如果想全面管理你的IBM硬件,装Director吧。

ibmx335/ibmx336服务器做RAID阵列的图文方法

ibm x335/x336服务器做RAID方法如下:

阵列要求:硬盘至少2块,盘体 容量 速度 品牌必须均可一样
一,首先,起动机器自检CPU 内存 硬盘等硬件是否正常(如果不认请正确检查)
二,如果硬件一切正常,那现在我们就开始做阵列

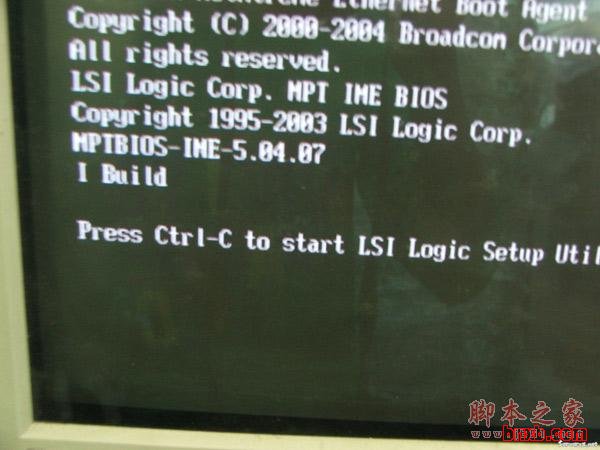

当服务器检测到如图一时,按‘CTRL+C'进入阵列主菜单

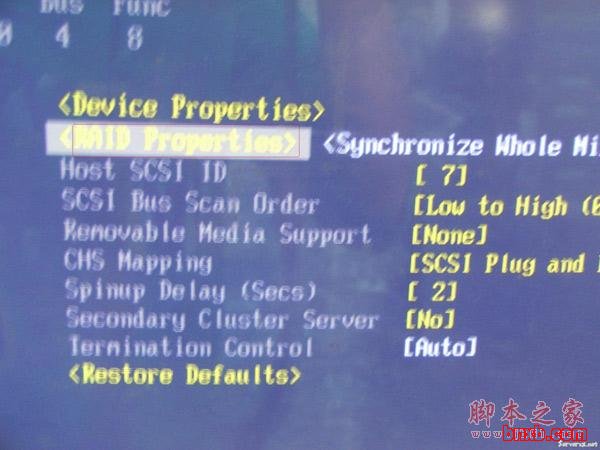

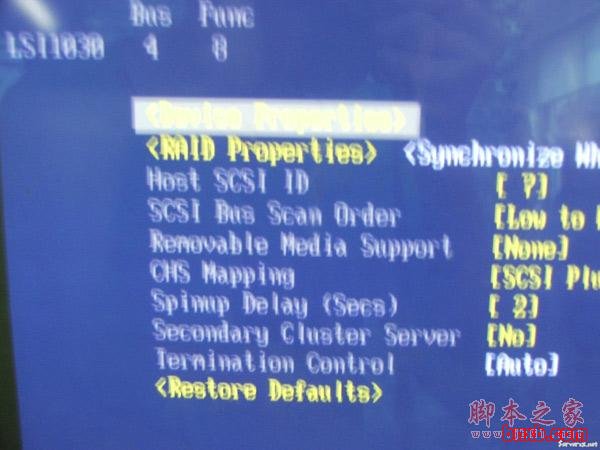

如图二,'主菜单' 上下键 选择'RAID PROPERTIES' 'ENTER'进入
如图三进入阵列主选项将选项移到'ARRAY DISK'栏下(查看硬盘是否全认)
当 'ARRAY DISK'栏下为'NO'时 选择加减号将'NO'转为'YES'
方法如下:

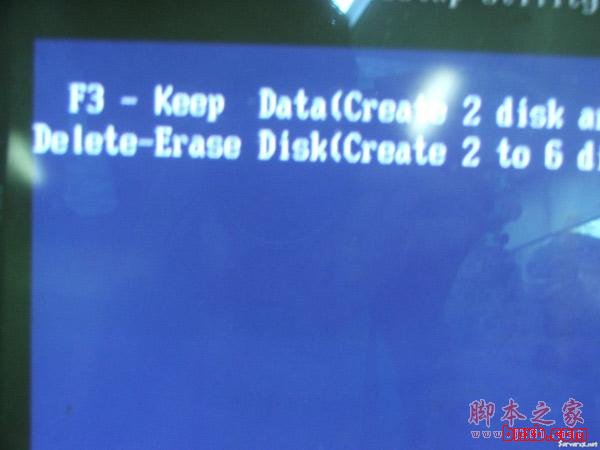

1‘使用加减号将'NO'转'YES' 按'F3'如·下图

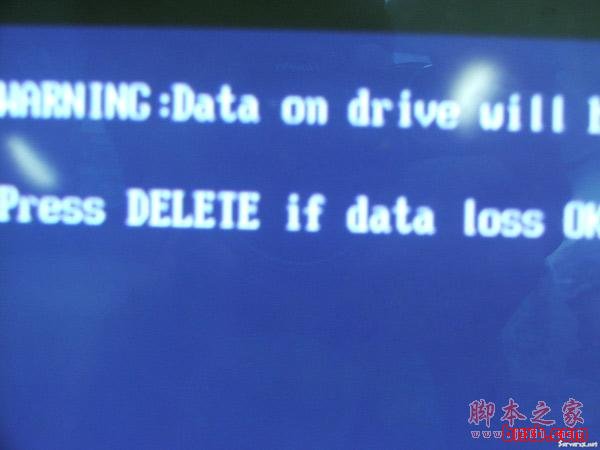

注意:当有余阵列时,会提示按 'DELETE'键做阵列如图四

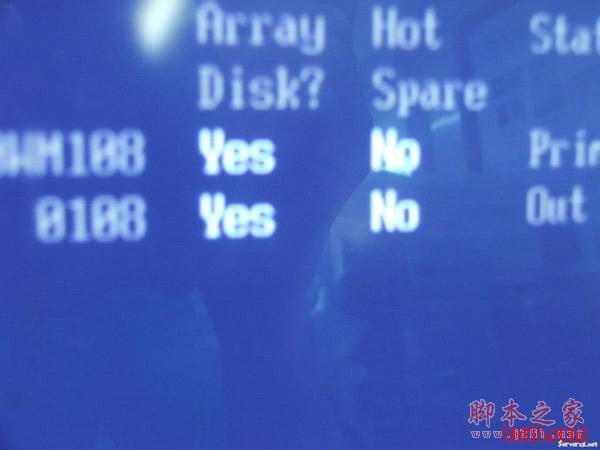

做好后,'ARRAY DISK'栏下均为'YES'如图五按'ESC'返回图六

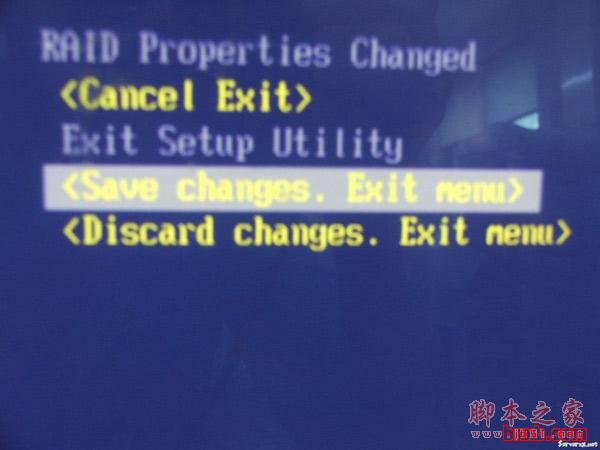

图六,选择' SAVE CHANGES, EXIT NENU'确定保存如图七
图七

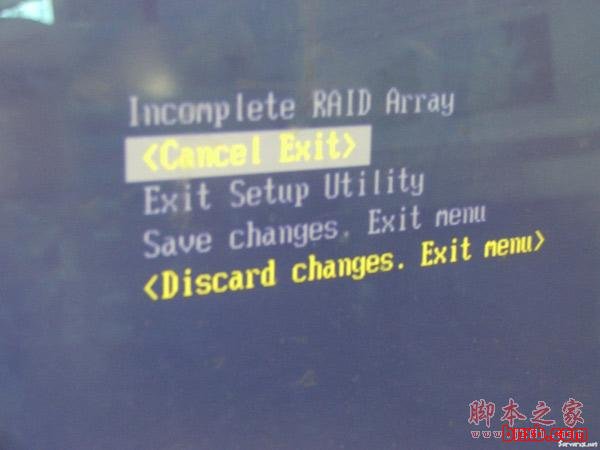

图八,按'ESC'返回到图八选择 'DISCARD CHANGES,EXIT NENU'重启即可

删除RAID阵列

如图1如何删除阵列

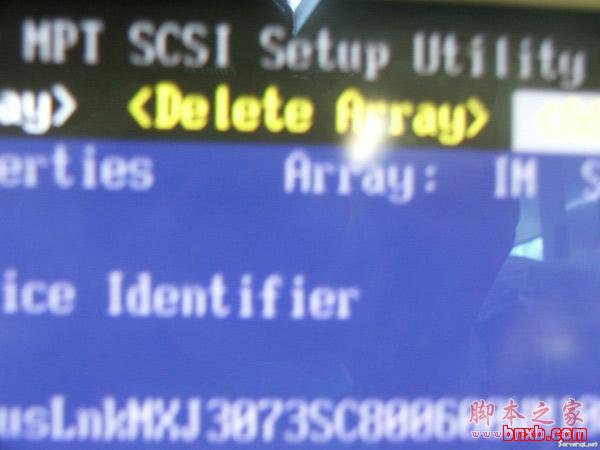

图2按.'F2'或'TAB'键选择到‘DELETE ARRAY'确定即可

图3阵列被删除了
